Projet Ballon sonde 2006 - Lycée BELIN
Ce projet a reçu le 1er prix régional et le 9ème prix national du concours
« Faites de la science »
A Besançon le 01 Juin 2006
A Paris ( palais de la découverte ) le 22 Juin 2006.
Cliquez pour agrandir la photo
Le projet ballon stratosphérique est un projet expérimental aux performances impressionnantes
( altitude atteinte par le ballon sonde 3 fois supérieure aux avions de ligne ) qui permet à des
élèves de classe de seconde d’approcher une science qui n’est plus réservée aux initiés.
Il a fallu construire la nacelle, aborder des domaines
scientifiques particuliers , élaborer des expériences
scientifiques et concevoir les systèmes électroniques
de mesure en tenant compte des nombreuses
contraintes liées à l’environnement dans lequel
évolue le ballon ( altitude, température, pression … )

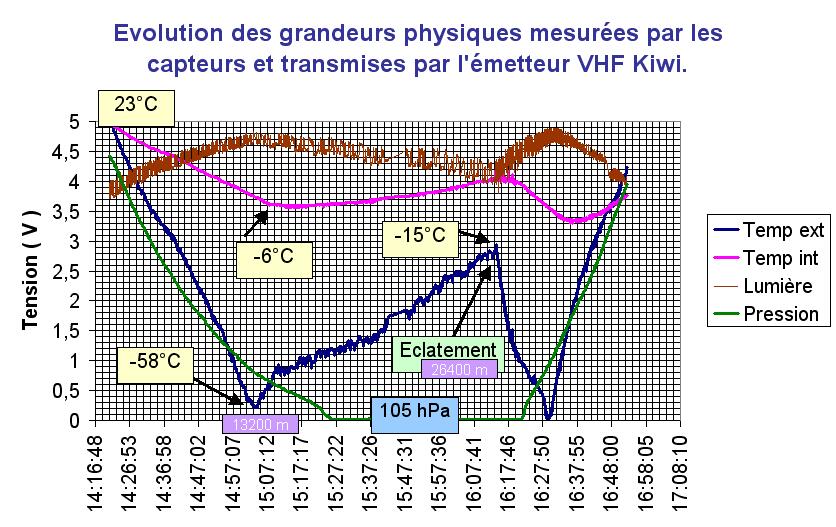

Découvrons sans attendre l'évolution des paramètres
physiques ( altitude, pression, température )
mesurés tout au long de l’ascension
du ballon ( jusqu’à 30000
mètres d’altitude ) .

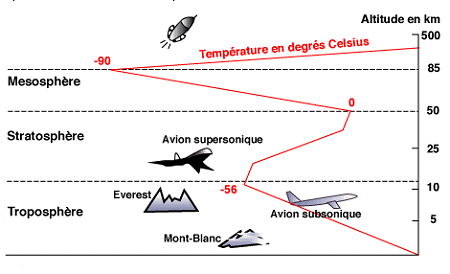

Interprétation : La température extérieure baisse lorsque l'altitude augmente.
Le minimum de -58° est obtenu à 13200 m ( courbe bleue )
Ce plancher correspond au changement de couche
de l'atmosphère : nous quittons la troposphère
pour passer dans la stratosphère.
alors jusqu'à atteindre -15° à 26400 m ( éclatement du ballon ).
La nacelle chute et le cycle est parcouru à l'envers.
Sélection de quelques photos prises avec l'appareil photo numérique embarqué dans la nacelle( cliquez sur la photo désirée pour obtenir la haute résolution )

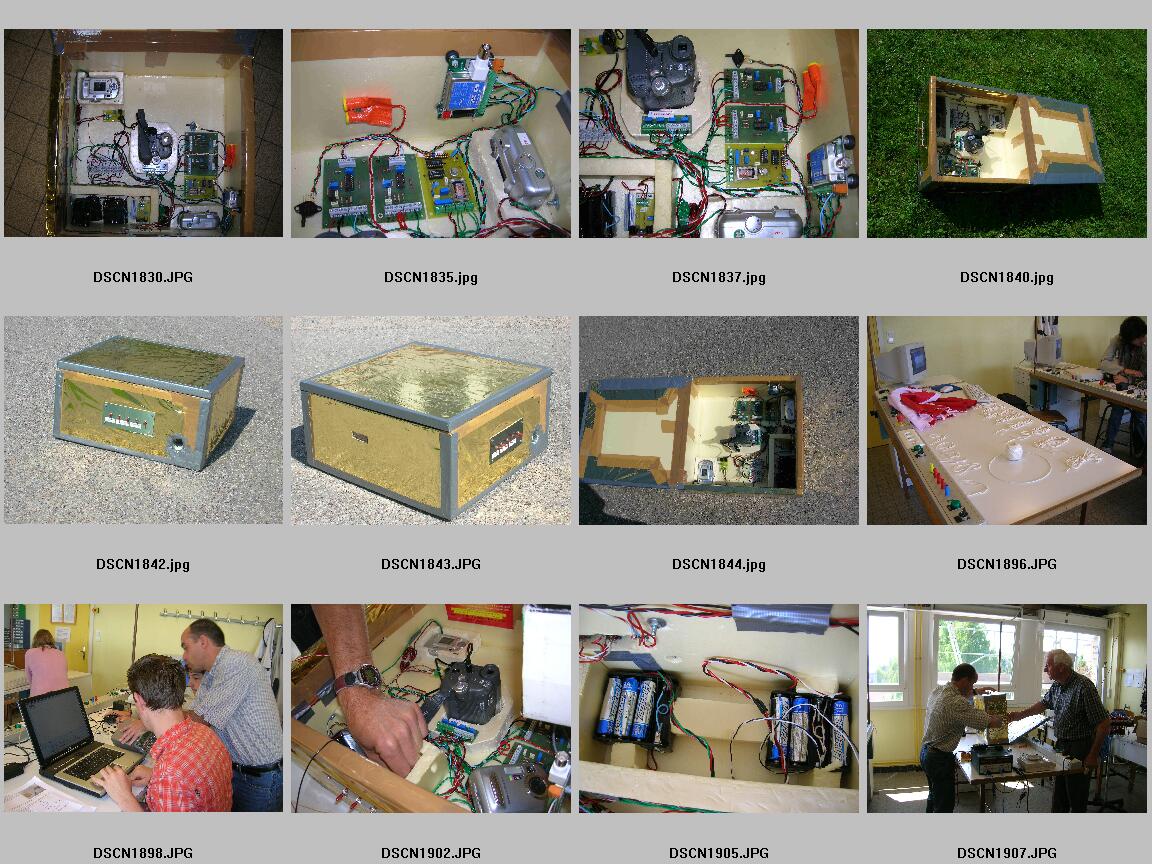

La nacelle avec l'appareil photo numérique, le camescope, les capteurs de pression et température, le capteur de lumière, le circuit de temporisation , les piles .....
Lâché effectué le Vendredi 05 Mai 2006 à 14h20
Eclatement du ballon : 16h14 à l'altitude de 31802 mètres.
Le trajet du ballon
L'altitude
Le ballon a été localisé le soir même à quelques kilomètres de Rioz ( grâce au récepteur GPS embarqué ) perché dans un chêne à 30 mètres de hauteur. Les photos de la récupération ....
L'appareil numérique embarqué a enregistré 1348 photographies - Résolution 3MP
Le départ - Photos du lycée Belin et de Vesoul - La résolution des photos a été volontairement réduite .
Photos prises pendant l'ascension, l'éclatement et la chute du ballon .
Le camescope numérique embarqué dans la nacelle nous a permis d'obtenir un film de 80 minutes depuis le lâché jusqu'à 21500 mètres d'altitude.
Les fichiers sont encodés au format Divx. Votre lecteur microsoft n'a probablement pas les codecs pour lire ce type de fichiers, aussi, je vous recommande vivement de télécharger le célèbre lecteur VLC qui intègre d'origine un nombre important de codecs.
Logiciel fiable et installation facile . Télécharger sans plus attendre ici.
Les premières images du lâché ... Séquence format Divx
Les premières images ( altitude 100 m ) vues du ciel ... Format non compressé MPEG4
Séquence exceptionnelle : le survol d'un avion de ligne à 16000 mètres - Format non compressé MPEG4
